瀏覽器自帶分享功能也很好用哦~* 零件貼裝精度 ： P20S HEAD ：±40μm(25μm)Cpk≧1，匠 HEAD ：±35μmCpk≧1
* 供料器可安裝數達到業界最高的160把。大幅縮短替換時間，實現生產準備的簡略化和效率化
* LX-8可進行前側操作，單前側平臺的生產效率也不受影響
產品特點
* 零件貼裝速度 ： 雙貼片頭，高水準105,000CPH*1超高速貼裝
* 零件貼裝精度 ： P20S HEAD ：±40μm(25μm)Cpk≧1，匠 HEAD ：±35μmCpk≧1
* 供料器可安裝數達到業界最高的160把。大幅縮短替換時間，實現生產準備的簡略化和效率化
* LX-8可進行前側操作，單前側平臺的生產效率也不受影響

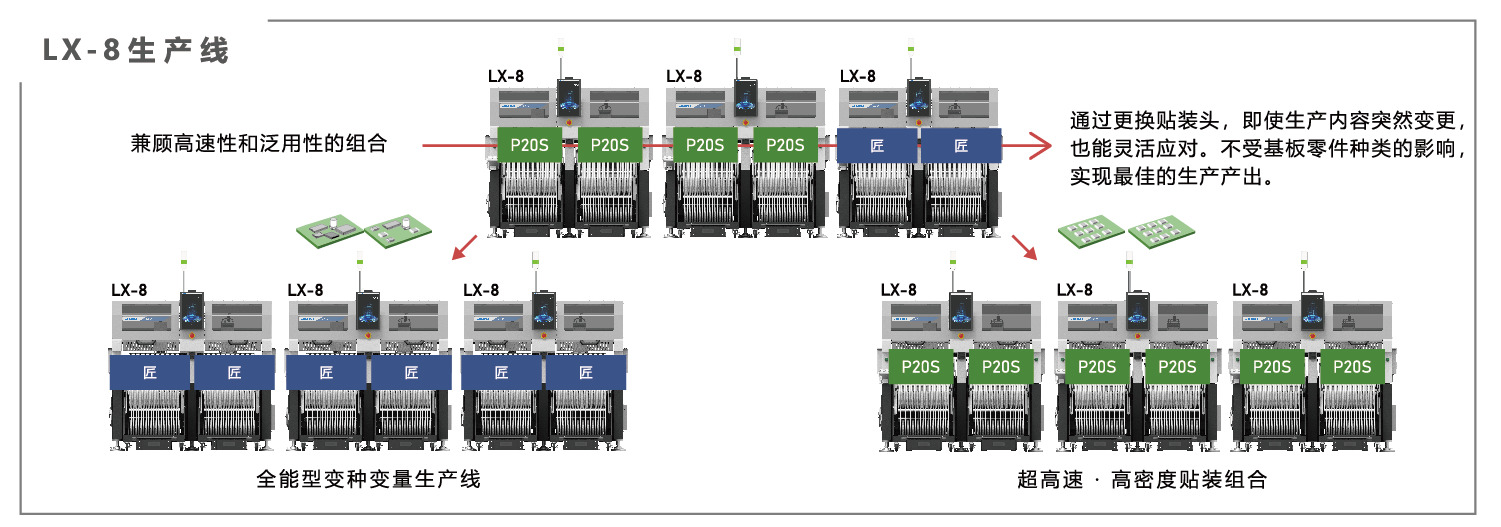

* 貼裝頭可更換。無需變更生產線布局，即可靈活地實現變種變量生產,具有最小化節拍損耗的獨立貼裝頭構成
* 可應對的零件尺寸為0201*~□65mm, 也可至10×90mm。零件最大高度為25mm，可廣泛應對各種零件的貼裝
* 新構造相機識別的高精度貼裝
* 縮短VCS圖像識別時長
* 系統協作相關
產品規格
| 全新高速柔性多功能貼片機LX-8 | ||||
| P20S x P20S*1 | P20S x 匠 | 匠 x 匠 | ||
| 基板尺寸 | 最小 | 50x50mm | ||
| 1次搬送 | 410x400mm | |||
| 2次搬送*1 | 810x400mm | |||
| 零件高度 | 3mm | 25mm | ||
| 零件尺寸 | 最小 | 0201*1 | 03015 | |
| 最大 | □5mm | □65mm / 10mm x 90mm / 50mm x 75mm | ||
| 零件搭載速度（最佳條件） | 105,000CPH | 99,500CPH | 94,000CPH | |
| 零件搭載精度 | ±40μm (25μm*3) (Cpk ≧1) | ±35μm (25μm) Cpk ≧1*? | ||
| 元件安裝數量 | 卷帶最大安裝數 | 136支 | 148支 | 160支 |
| 托盤最大品種數*? | —— | 30種 | 60種 | |
| 電源 | 三相 AC200V（標準）AC220V～AC415V (變壓器可選時） | |||
| 視在功率 | 2.49kVA | |||
| 使用空氣壓 | 0.5±0.05MPa | |||
| 空氣消耗量（標準狀態） | 50L/分 (ANR) | |||
| 外形尺寸（W*D*H）*? | 1,600mm x 1,924mm x 1,440mm | |||
| 重量 | 2,400kg以下 | |||
*1 詳情請咨詢
*2 工廠出貨時選擇
*3 圖像識別、高精度模式
*4 激光識別的情況
*5 TR8SR的場合
*6 縱深D不包括顯示器， 搬運高度H為900mm 時不包括信號燈
產品細節
產品特點
* 零件貼裝速度 ： 雙貼片頭，高水準105,000CPH*1超高速貼裝
* 零件貼裝精度 ： P20S HEAD ：±40μm(25μm)Cpk≧1，匠 HEAD ：±35μmCpk≧1
* 供料器可安裝數達到業界最高的160把。大幅縮短替換時間，實現生產準備的簡略化和效率化
* LX-8可進行前側操作，單前側平臺的生產效率也不受影響
* 貼裝頭可更換。無需變更生產線布局，即可靈活地實現變種變量生產,具有最小化節拍損耗的獨立貼裝頭構成
* 可應對的零件尺寸為0201*~□65mm, 也可至10×90mm。零件最大高度為25mm，可廣泛應對各種零件的貼裝
* 新構造相機識別的高精度貼裝
* 縮短VCS圖像識別時長
* 系統協作相關
產品規格
| 全新高速柔性多功能貼片機LX-8 | ||||
| P20S x P20S*1 | P20S x 匠 | 匠 x 匠 | ||
| 基板尺寸 | 最小 | 50x50mm | ||
| 1次搬送 | 410x400mm | |||
| 2次搬送*1 | 810x400mm | |||
| 零件高度 | 3mm | 25mm | ||
| 零件尺寸 | 最小 | 0201*1 | 03015 | |
| 最大 | □5mm | □65mm / 10mm x 90mm / 50mm x 75mm | ||
| 零件搭載速度（最佳條件） | 105,000CPH | 99,500CPH | 94,000CPH | |
| 零件搭載精度 | ±40μm (25μm*3) (Cpk ≧1) | ±35μm (25μm) Cpk ≧1*? | ||
| 元件安裝數量 | 卷帶最大安裝數 | 136支 | 148支 | 160支 |
| 托盤最大品種數*? | —— | 30種 | 60種 | |
| 電源 | 三相 AC200V（標準）AC220V～AC415V (變壓器可選時） | |||
| 視在功率 | 2.49kVA | |||
| 使用空氣壓 | 0.5±0.05MPa | |||
| 空氣消耗量（標準狀態） | 50L/分 (ANR) | |||
| 外形尺寸（W*D*H）*? | 1,600mm x 1,924mm x 1,440mm | |||
| 重量 | 2,400kg以下 | |||
*1 詳情請咨詢
*2 工廠出貨時選擇
*3 圖像識別、高精度模式
*4 激光識別的情況
*5 TR8SR的場合
*6 縱深D不包括顯示器， 搬運高度H為900mm 時不包括信號燈
產品細節
